EBG型電液比例溢流閥
產品說明：
電液比例溢流閥
EBG-03、06、10系列
■特性
●經特殊研發的低嗓音溢流閥作主閥，直動型比例溢流閥作導閥組合而成。能夠根據輸入電流的大小線性地調節壓力。
●這用于控制系統的總壓力。
●應和配套的功率放大器一起使用，根據輸入電流成比例地調節壓力。
■型號說明
|
EBG |
-03 |
-C |
- |
|
系列號碼 |
規格 |
壓力調整范圍 Mpa |
安全閥型式 |
|
電流比例溢流閥 |
03:10通徑 06:25通徑 10:32通徑 |
C:0.5.~16 H:1.0~24.5 |
無：帶安全閥型 （標準型） T:不帶安全閥型 |
■規格
|
型號 |
最高使用壓力 Mpa |
最大流量 I/min |
最小流量 I/min |
壓力調節范圍 Mpa |
額定電流 mA |
線圈電阻 Ω |
滯環 |
重復精度 |
重量 kg |
|
EBG-03 |
24.5 |
100 |
3 |
C:0.5~16 H:1.0~24.5 |
C:770H:820 |
10 |
小于2% |
1% |
5.6 |
|
EBG-06 |
200 |
3 |
C:750H:800 |
10 |
小于2% |
1% |
6.3 |
||
|
EBG-10 |
400 |
3 |
C:730H:780 |
10 |
小于2% |
1% |
10 |

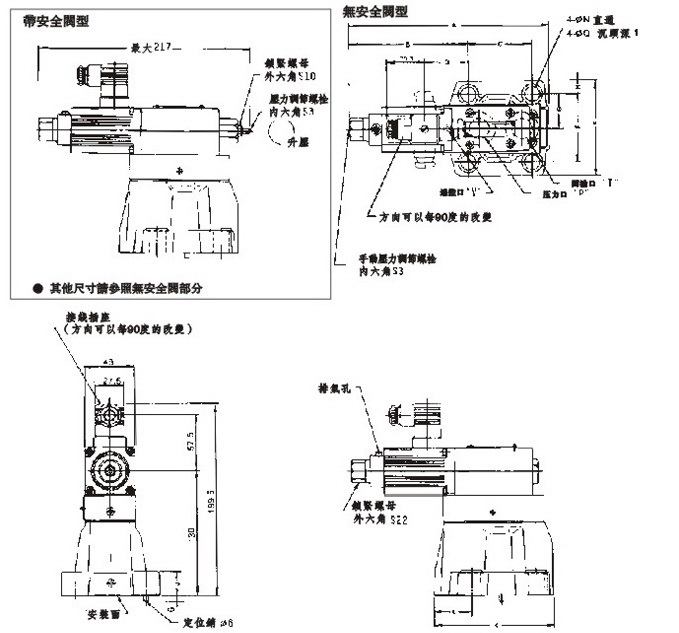

■尺寸圖
●EBG--01/06-※
型號
A
B
C
D
E
F
G
H
J
K
L
N
Q
EBG-03
198.5
118.6
53.8
53.8
79
53.8
26.9
11.1
21.5
106
26.1
13.5
21
EBG-06
206.5
120.5
66.7
66.7
99
70
35
14
26
125
36
17.5
26
